Perspectiva Quadrilátera

CONSTRUÇÃO DO SISTEMA



1º —

Construa o quadrado A, dentro de uma escala.



2º —

Da metade da base do quadrado A, para baixo, calcule a distância de 17cm. Marque o ponto a.



3º —

Do ponto a, no sentido para cima, trace uma linha vertical de 1 ,70m e sinalize o ponto b.



4º —

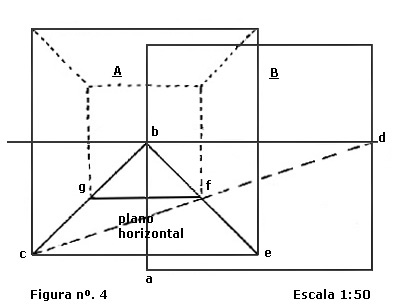

Sobre a linha construída entre os pontos a e b, construa um quadrado nas mesmas dimensões do quadrado A. Veja quadrado B, na fig. 4.



5º —

Na altura do ponto b, trace uma linha horizontal que atravessa os dois quadrados.



6º —

Do ponto c ao ponto d (veja fig. 4. ) trace uma linha diagonal.



7º —

Dos vértices do quadrado A, trace linhas que fujam para o ponto b.



8º —

No cruzamento das linhas que unem os pontos e, b, c e d marque o ponto f.



9º —

Unindo com uma linha horizontal os pontos f e g, obteremos o plano horizontal.

NOVO CONCEITO BÁSICO

O plano horizontal resulta da sobreposição de duas imagens distantes uma da outra 17 cm.
